Phason Single Stage Variable DC Controller
- Precise 0–10 VDC output for controlling VFDs, ECM motors, and DC-driven equipment
- Automatic temperature-based control with customizable high/low alarms
- Built-in disconnect and alarm relays for enhanced equipment safety and response
- Compact, easy-to-program interface with LED display and status indicators
- Durable NEMA 4X enclosure protects against moisture, corrosion, and dust
- Designed for agricultural environments with Phason’s proven reliability and support
Documentation
Description

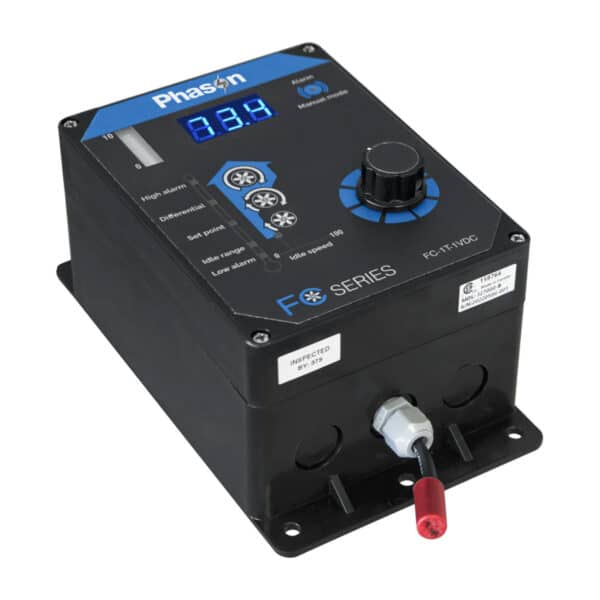

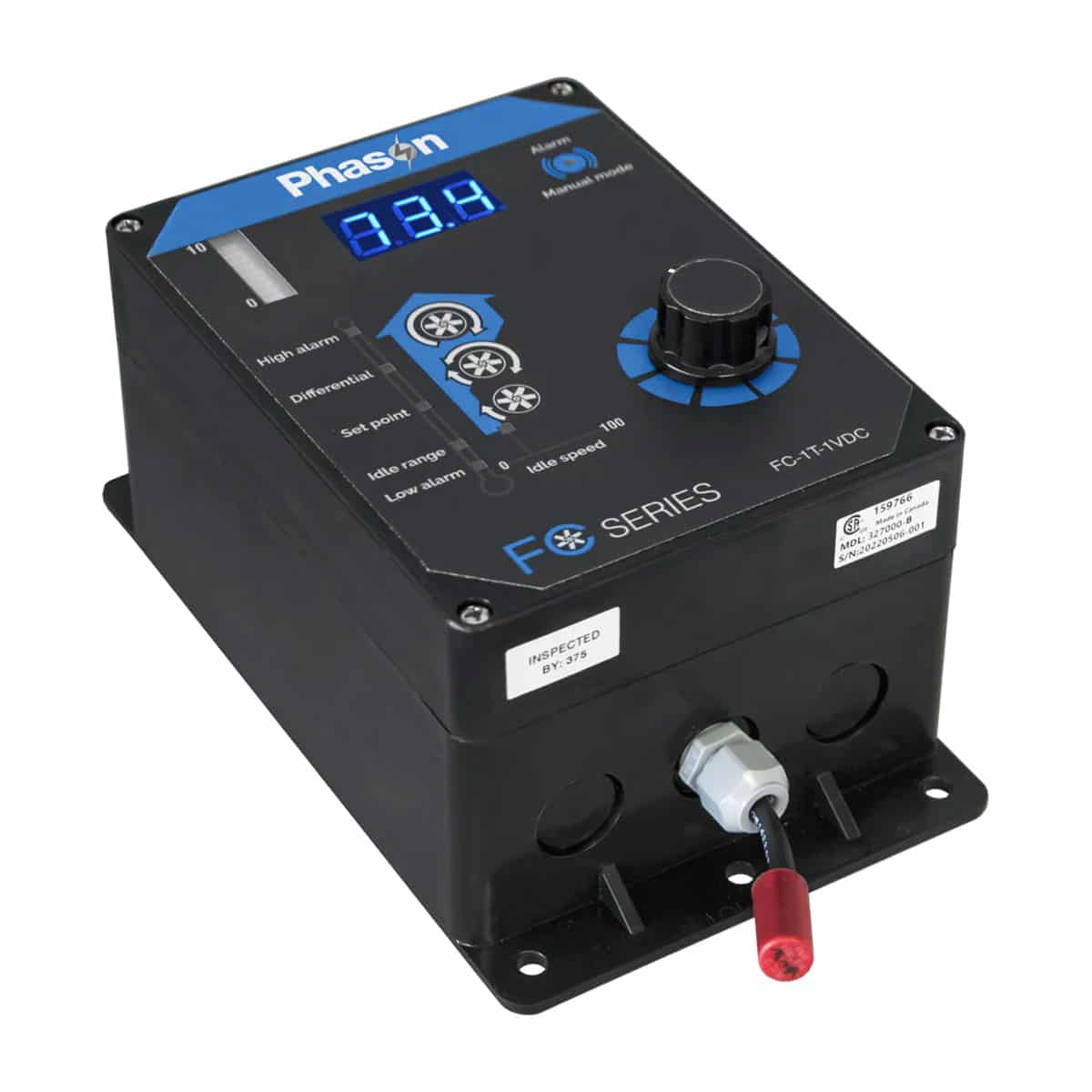

Single Stage Variable DC Controller – FC-1T-1VDC
Model: FC-1T-1VDC
Downloads
Smart Control for Variable Speed Barn Equipment
The FC-1T-1VDC from Phason is a dependable control solution for managing ECM motors, modulating valves, and equipment requiring a 0–10 VDC signal. Ideal for barns using variable frequency drives (VFDs), it supports automatic temperature-based control and includes key features like an integrated disconnect relay and customizable alarms.
This updated model replaces the SSV-DC and delivers efficient, reliable performance in agricultural environments. Housed in a weather-resistant enclosure and built with simple programming tools, it’s designed to handle the demands of modern livestock operations with ease.
Top Features
- 0–10 VDC Signal Output: Compatible with DC-driven systems and VFDs
- Temperature-Based Control: Operates between 32 and 99°F (0–37°C)
- Relay Control: Built-in disconnect and alarm relays for safe, responsive operation
- Quick Power-Up: 3-second full-power startup to minimize fan ice-up
- Clear LED Display: Shows system settings, alerts, and real-time output
- Programmable Alarms: Customize thresholds for system notifications
- Rugged Design: NEMA 4X enclosure rated for moisture, corrosion, and fire resistance
- Plug-and-Play Sensors: Includes 6-foot probe, extendable to 500 feet
- Certified Build: cCSAus and CE approved with a 2-year limited warranty
Electrical Specifications
- Input Voltage: 120/230 VAC, 50/60 Hz
- Output Signal: 0–10 VDC, 2K Ω load
- Disconnect Relay: 5 A at 250 VAC / 30 VDC (resistive), 2 A (inductive)
- Alarm Relay: 0.4 A at 125 VAC, 2 A at 30 VDC (resistive)
- Wiring Limitations: Max cable length 350 ft (minimum wire gauge 22 AWG)
How It Operates

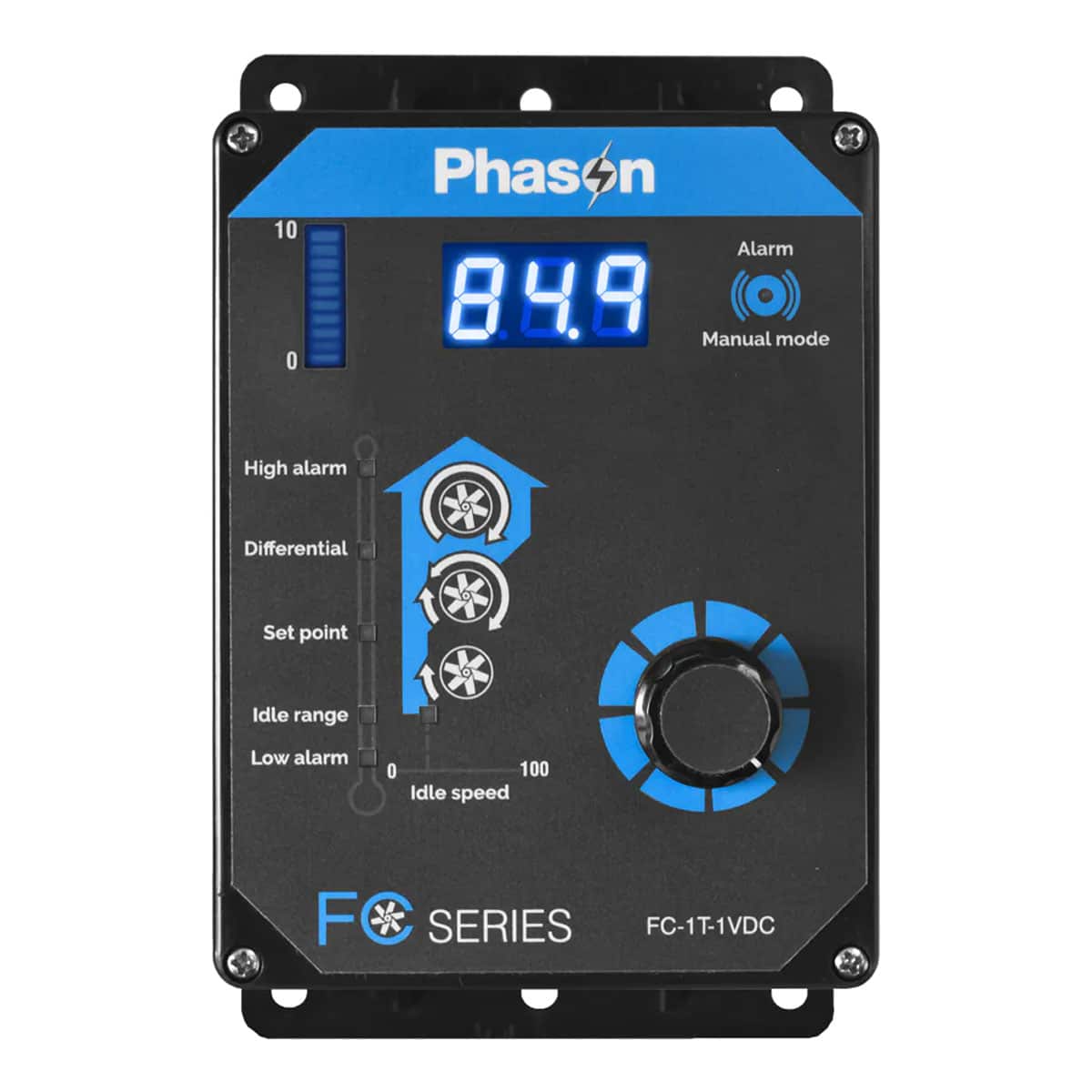

This intuitive DC motor controller includes a user-friendly interface with a rotating control knob and LED indicators. The unit monitors temperature and adjusts output voltage accordingly, sending stop/start signals via the disconnect relay when required. Even during power interruptions, the system retains settings for uninterrupted operation.
Frequently Asked Questions
- Is this a direct replacement for the SSV-DC? Yes, it offers updated features and improved control.
- How many devices can it manage? Typically up to 10, depending on load and wire length.
- Does it include manual override? Yes, accessible via software controls.
- Can I shut down fans with the relay? Not directly—it sends a signal to the controlled device rather than interrupting power.
- Why does my fan still run at 0%? Some devices operate at low signal levels; the relay ensures complete shutdown.
Compatible Accessories
- FanDRIVEs: Adjust fan speeds with the 0–10 VDC output (models FD-2-7 and FD-1-14)
- 3K Series Temperature Sensors: Support 4-zone temperature averaging with long cable runs
If your facility needs a variable speed DC controller that’s durable, simple to program, and effective across a wide range of applications, the FC-1T-1VDC is a strong choice. From ventilation to equipment automation, it brings flexibility and precision to your climate control strategy.
Contact us today to see how this Phason controller can support your operation.
Controlador DC variable de una sola etapa - FC-1T-1VDC
Modelo: FC-1T-1VDC
Descargas
Control inteligente para equipos de establo de velocidad variable
El FC-1T-1VDC de Phason es una solución de control confiable para administrar motores ECM, válvulas modulantes y equipos que requieren una señal de 0–10 VDC. Ideal para establos que usan variadores de frecuencia (VFD), admite control automático basado en temperatura e incluye funciones clave como un relé de desconexión integrado y alarmas configurables.
Este modelo actualizado reemplaza al SSV-DC y ofrece un rendimiento eficiente y confiable en entornos agrícolas. En un gabinete resistente a la intemperie y con herramientas de programación sencillas, está diseñado para afrontar fácilmente las exigencias de las operaciones ganaderas modernas.
Características destacadas
- Salida de señal 0–10 VDC: Compatible con sistemas accionados por DC y VFD
- Control basado en temperatura: Funciona entre 32 y 99°F (0–37°C)
- Control por relé: Relés integrados de desconexión y alarma para una operación segura y con respuesta rápida
- Arranque rápido: Arranque a plena potencia en 3 segundos para minimizar la formación de hielo en el ventilador
- Pantalla LED clara: Muestra ajustes del sistema, alertas y salida en tiempo real
- Alarmas programables: Personalice umbrales para notificaciones del sistema
- Diseño robusto: Gabinete NEMA 4X con resistencia a la humedad, la corrosión y el fuego
- Sensores plug-and-play: Incluye sonda de 6 pies, ampliable hasta 500 pies
- Construcción certificada: Aprobación cCSAus y CE con garantía limitada de 2 años
Especificaciones eléctricas
- Voltaje de entrada: 120/230 VAC, 50/60 Hz
- Señal de salida: 0–10 VDC, carga de 2K Ω
- Relé de desconexión: 5 A a 250 VAC / 30 VDC (resistivo), 2 A (inductivo)
- Relé de alarma: 0.4 A a 125 VAC, 2 A a 30 VDC (resistivo)
- Limitaciones de cableado: Longitud máxima de cable 350 pies (calibre mínimo 22 AWG)
Cómo funciona
Este controlador intuitivo para motor DC incluye una interfaz fácil de usar con una perilla giratoria de control e indicadores LED. La unidad monitorea la temperatura y ajusta el voltaje de salida en consecuencia, enviando señales de arranque/parada mediante el relé de desconexión cuando se requiere. Incluso durante interrupciones de energía, el sistema conserva los ajustes para una operación ininterrumpida.
Preguntas frecuentes
- ¿Este es un reemplazo directo del SSV-DC? Sí, ofrece funciones actualizadas y un control mejorado.
- ¿Cuántos dispositivos puede gestionar? Por lo general hasta 10, según la carga y la longitud del cable.
- ¿Incluye anulación manual? Sí, disponible mediante controles por software.
- ¿Puedo apagar los ventiladores con el relé? No directamente: envía una señal al dispositivo controlado en lugar de interrumpir la alimentación.
- ¿Por qué mi ventilador aún funciona al 0%? Algunos dispositivos operan con niveles bajos de señal; el relé garantiza un apagado completo.
Accesorios compatibles
- FanDRIVEs: Ajuste la velocidad de los ventiladores con la salida de 0–10 VDC (modelos FD-2-7 y FD-1-14)
- Sensores de temperatura serie 3K: Admiten promediado de temperatura en 4 zonas con recorridos largos de cable
Si su instalación necesita un controlador DC de velocidad variable que sea duradero, fácil de programar y eficaz en una amplia gama de aplicaciones, el FC-1T-1VDC es una excelente opción. Desde la ventilación hasta la automatización de equipos, aporta flexibilidad y precisión a su estrategia de control climático.
Contáctenos hoy para ver cómo este controlador Phason puede apoyar su operación.
